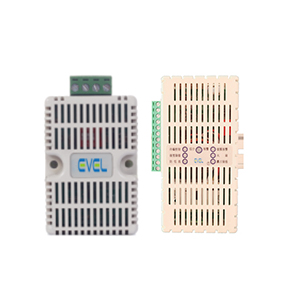

      环境采集模块包感应模块、感控模块和其它模块（如危害气体）等，采集模块将采集的环境参数上传至智能环控机、温湿度监控系统或第三方的上位系统，可集成入智能环控系统，也可单独工作。

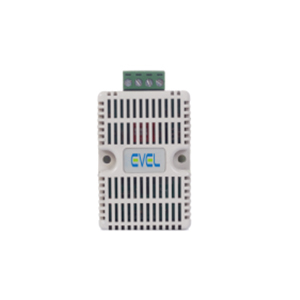

      感应模块

      感应模块，用于采集所在位置的温度和湿度。

 ▲  工作电源

       工作电压：额定24VDC，范围9~30VDC；待机功耗：约0.3W

 ▲  参数检测：

    温度检测：-40...+120ºC，误差：±1 ºC

        湿度检测：0~100%RH；误差：±3%

 ▲  其它

      外壳材质：默认热塑型材料（绝缘II类，适用于人经常操作设备）；可金属化设计绝缘I类，需要加强保护接地

      接线端子：可接线截面积0.2-2.5mm²,额定电流16A，额定电压300V，螺钉型

      安装：导轨安装，标准导轨 EN 60715 35x7,5/15；推荐柜内或隔室内安装，中、上部或顶部

      运行/存储温度：-40…+70℃/-40…+85ºC

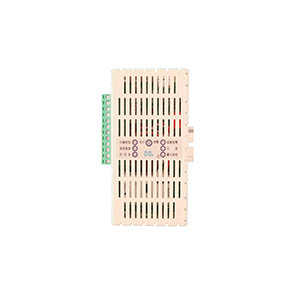

      感控模块

      感控模块（也称感应执行模块），用户所在位置环境检测和控制的电气模块，其具有温度、湿度和灰尘检测，并且具有控制输出触点，实现通风散热、加热除湿等控制功能。

 ▲  工作电源

      工作电压：额定24VDC，范围9~30VDC；待机功耗：约1W

 ▲  参数检测

      温度检测：-40...+120ºC，误差：±1 ºC

      湿度检测：0~100%RH；误差：±3%

      灰尘检测：0~400ug/m³

      露点温度：误差±2℃（已经北京计量院校验）

 ▲  控制触点与指示

      灰尘报警触点：常开，灰尘浓度值高于阈值，闭合；

      风扇控制触点：常开，温度高于设定阈值，闭合，用于控制风扇启、停，以散热；

      露点控制除湿触点：常开，采用露点控制加热器除湿技术，防止凝露，以除湿；

      防低温&湿度除湿触点：常开，达到设定阈值后，闭合，用于启、停加热器，防低温或除湿；

      微正压冷凝除湿触点：用以控制冷凝除湿器，达到微正压冷凝条件时，触点闭合，反之，打开。

      电源指示、通信指示、触点状态指示等

 ▲  通信

       配置上位通信接口（RS485），从站，地址可就地设置或上位设置；上位机可读取环境数据和运行状态信息，并可上位控制触点通断

 ▲  运行方式

      默认自动运行，可由上位系统切换进入上位控制运行模式

 ▲  其它

      外壳材质：默认热塑型材料(绝缘II类，适用于人经常操作设备)；可金属化设计(绝缘I类，需要加强保护接地

      接线端子：可接线截面积0.2-2.5mm²,额定电流16A，额定电压300V，螺钉型

      安装：导轨安装，标准导轨 EN 60715 35x7,5/15；推荐柜内或隔室内安装，中、上部或顶部

      运行/存储温度：-40…+70℃/-40…+85ºC

       更多技术信息，欢迎来电咨询和交流
