充电桩环控方案

智能散防洁系统在充电桩上的应用

1、需求：

1）防尘：充电桩散热风量大、风速大、内外气压差大，IP5X通风防尘装置，很难能有效防尘而造成灰尘大量进入

2）防雨水：充电桩运行时，风量大、风速大，雨水很容被高风速气流抽入，造成对充电桩的损坏；

3）自洁：充电桩频发风冷散热，灰尘很快堵塞滤材，且分布广，位置多，人员维护频率高、成本高，因此需要具有自洁性能，减免人工维护

4）控噪音：在生活区的充电桩，有55/65分贝的控噪音需求，且还需保障散热，因此需要智能的控噪和散热系统方案。

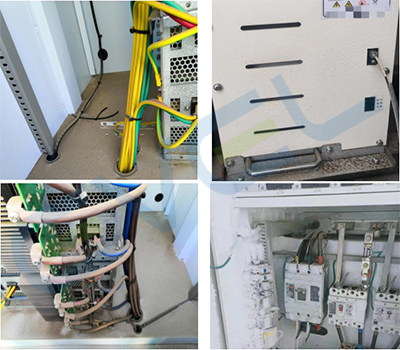

灰尘被气流抽进柜内          雨、雪被气流抽进柜内

2、智能散防洁方案

2.1 方案介绍

      采用威能通智能散防洁系统方案，完好解决充电桩的实际运行难题。

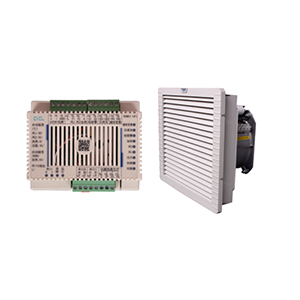

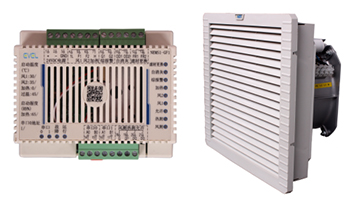

                                                                    智能风扇控制器             IP65过滤风扇

                                                                      能散防洁系统

1）散热功率：多种散热功率：≧16KW、≧30KW、≧60KW，可选；匹配充电桩散热需求

2）有效防尘方案：防尘等级IP6X，空气对流压差≦2kPa工况下，完好防尘，解决IP5X通风过滤装置在有气压差的强迫风冷散热工况下，不防尘的难题；

3）有效防雨水方案：防水等级IPX5防喷水，同时进风速3.5m/s时，防水等级仍达到IPX5，解决了需要散热的工况，遇雨雪天气雨雪进入充电桩的隐患；

4）有效除湿方案：控制加热器加热，进行除湿；

5）自洁，减免人工：智能自维，自动清洁滤材灰尘，减免人工及运维成本；

6）控噪音：配置噪音控制型智能风扇控制器和对应IP65过滤风扇，根据用户需求，可自动控噪音≦55分贝（夜间）和≦65分贝（白天）,并能满足散热需求，同时具有智能联动、滤材预维护提示、自洁等功能。

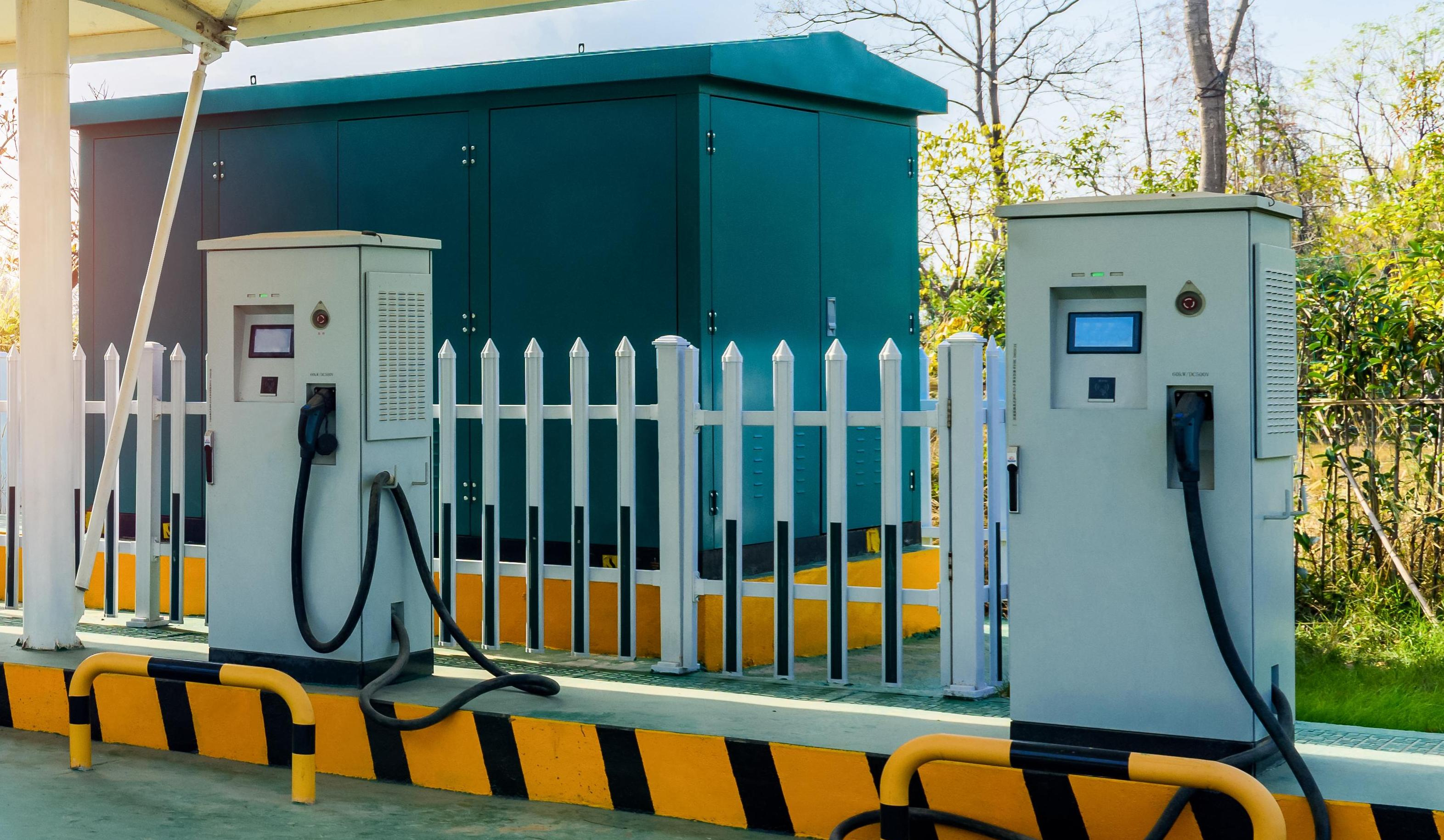

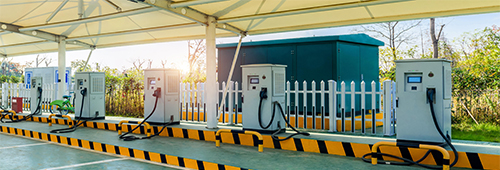

                                                                                              充电桩应用

2.2 效果展示

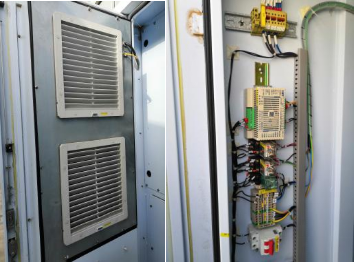

      改造及运行状况

      防尘改造实施日期：2019年11月初；

      改造后复查日期：2020年3月16日；

      改造后的已运行时间：近两年半

2.2.1 防尘效果对比

      因为改造的通风滤尘装置安装在了进风侧，我们对比1号和2号整流柜的进风侧和柜内的灰尘状况，改造前，两台整流柜相应位置都进行了人工清灰。

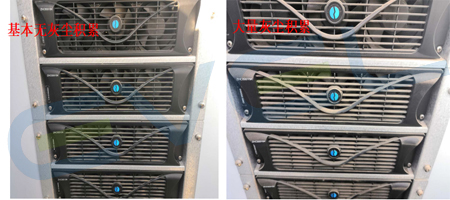

图4  经过改造的1号                    图5  未改造的2号

 整流柜进风侧的充电模块            整流柜进风侧的充电模块

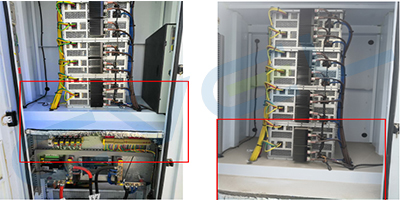

图6  经过改造的1号                   图7  未改造的2号

 整流柜内部的灰尘状况              整流柜内部的灰尘状况

2.2.2 灰尘效果对比结论

      灰尘改造的1号整流柜，5个月的运行期内，完好防尘，同时运行效果良好，柜内无温升异常状况

      运行两年半后的状况：

      灰尘仍没有堵塞滤材，改造效果良好， 柜内基本无灰尘积累，达到了改造的预期效果。

      风量仍满足散热需求，整流柜充电运行良好，柜内无温升异常状况。

      防尘和灰尘清理方面，无需人工维护

3、 更多技术信息，欢迎来电咨询和交流

  → 进风速及对应散热量具体多少时，雨水不被强迫空气流带入设备内？

  → 智能散防洁系统拓扑图和接线图？

  → 自洁的方式及效果？

  → 强迫风冷散热，还需防尘，通风防尘装置必须用IP65的防护等级么？

  → 室外电气设备所配置的IP54/IP55通风散热装置，为什么会进灰和近雨水呢？

  → 为什么IP5X的电气设备应该配置IP6X的通风散热装置？

  → 为什么室外电气设备强迫空气对流散热，在下雨时会进入雨水？

  → 电气设备顶部凝露是咋产生的，咋解决呢？

  → 散热量怎么计算？如何配置通风散热装置？

  → 产品的具体参数和尺寸？
