电柜（如控制柜、驱动柜、充电桩等）运行时发热大，由于屏柜内装有电路板、芯片等核心部件，因此需要有效散热的同时还要解决灰尘随气流进入的难题，室外的屏柜还需要解决雨水随气流被抽入和潮湿凝露的问题，同时最好还具有灰尘自清洁功能，来减免人工清灰难、成本高的难题。 智能散热防尘自洁系统（简称智能散防洁系统）是专用于屏柜运行时通风散热、防尘、滤材自清洁的智能环控系统，同时具有节能降碳和减免人工等性能。
智能散防洁系统
智能散防洁系统
智能散防洁系统(也称智能散热防尘自洁系统)是用于屏柜运行时通风散热、防尘、滤材自清洁的智能环控系统，同时具有节能降碳和减免人工等性能。
系统组成
该系统应包括过滤风扇、过滤风窗和智能风扇控制器等产品组成,防尘环控屏为选配；

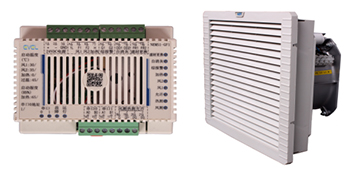

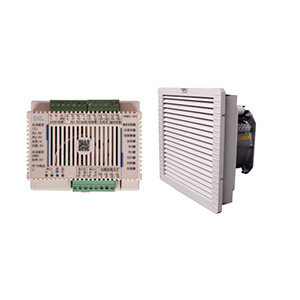

智能风扇控制器 IP65过滤风扇
智能散防洁系统
性能和功能：
1）智能风扇控制器有普通型和噪音控制型，普通型控制器与AC或DC过滤风扇配合，噪音控制型控制与EC过滤风扇配合；
2）两种控制器共有功能：
2.1）检测温湿度和灰尘浓度，并自动控制风扇运行，以通风散热、自动清洁滤材灰尘、防滤材堵塞，同时具有滤材更换提示功能
2.2）具有加热器控制接口，可控制加热器运行，以除湿和防低温；
2.3）配置有通信接口，可将温湿度、灰尘浓度、运行状态上传，实现电柜通风散热防尘智能化和实时监控。
3）过滤风扇由过滤风窗和风扇等组成，其应具有正反转功能，正转强迫风冷散热，反转清灰防堵塞，减免人工清灰维护；
4）过滤风扇和过滤风窗防护等级≧IP65，并具有国家合格评定认可委员会(CNAS)试验机构测试的型式试验报告；
IP6X防尘等级，可保障在强迫风冷工况下，实现通风散热且完好防尘，解决灰尘进入对柜内电气电子装置造成的过温、烧毁、甚至放电等问题；
5）噪音控制功能，噪音控制型智能风扇控制器与IP65的EC过滤风扇配合，实现有效通风散热、防尘防雨，并且将自动将噪音控制在用户需求范围内，如充电桩等行业。
6）解决：风冷散热与防尘的矛盾、风冷散热与灰尘快速堵塞滤材的矛盾、风冷散热与防雨水的矛盾、风冷散热与噪音的问题、 风冷散热与负压后门缝进灰的矛盾。
屏柜配置的技术依据
▲发热量与散热量匹配
发热功率≦0.8*散热功率
▲静态与动态散热的确定
静态：屏柜内外无散热造成的气压差；
动态：屏柜内外存在因散热造成的气压差(如风扇运转形成的压差等)；
▲防尘要求
允许进灰尘：可采用IP5X过滤风扇或风窗；
不能进灰：可采用IP6X过滤风扇或风窗；
▲防水要求
室外安装，是否允许进雨水：
允许些微进雨水，采用IPX4；
不能进雨水，采用IPX5；
强迫风冷空气对流散热工况下，还需要防雨水，则满足IPX5基础上，还风扇运转存在进风速工况下，仍能达到IPX5防水测试。
▲气流设计
气流下进、上出,分从进主出、主进从出和主进主出三种
▲自洁设计
应用场景
1）内装电路板、驱动器等装置且需要强迫风冷的电柜：
原因IP5X过滤风扇在有强迫风冷工况，灰尘很快进入，灰尘积累,造成过温、烧毁,甚至放电；依据标准，防尘等级IP5X过滤风扇是在内外没有强迫空气对流的条件下，来进行防尘测试，因此不适用内外有强迫空气对流散热的工况。
解决方法：根据标准GB4208-2017 / IEC60529:2013，解决由于电柜内外热循环而造成的压差且需要防尘的工况，应采用防尘等级IP6X的过滤风扇。
2）室外且需要强迫风冷散热的电柜
强迫风冷散热，下雨时，雨水易被气流带入电柜内部
解决方法：过滤风扇的防水等级≧IPX5，且,进风速≧3.5m/s，水不应被抽入

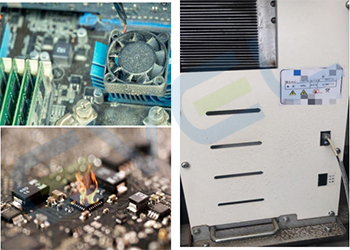

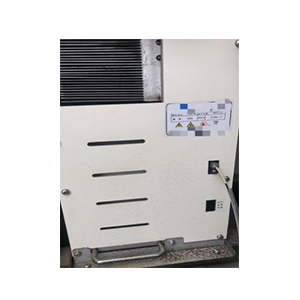

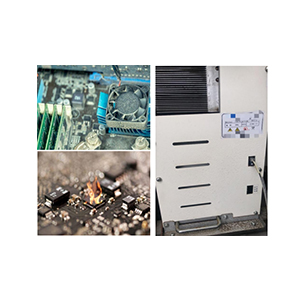

灰尘覆盖造成过温或烧毁 雨水被散热气流抽进柜内
3）应用行业
√ 变频器柜 | √ 软启动柜 | √ DCS系统控制柜 |
√ 控制系统柜 | √ 数控系统柜 | √ 充电桩 |
√ 服务器机柜 | √ 风机屏柜 | √ 双向变流器柜 |
√ 抱杆箱 | √ 其它电气柜 |
更多技术信息,欢迎来电咨询和交流
→ 进风速及对应散热量具体多少时，雨水不被强迫空气流带入设备内?
→ 气流设计中，什么是进主出、主进从出和主进主出?
→ 发热量怎么计算，散热量如何配置?
→ 室外电柜防水IPX4，可以吗?
→ 室外电气设备所配置的IP54/IP55通风散热装置，为什么会进灰和近雨水呢?
→ 为什么IP5X的电气设备应该配置IP6X的通风散热装置?
→ 为什么室外电气设备强迫空气对流散热，在下雨时会进入雨水?
→ 电气设备顶部凝露是咋产生的，咋解决呢?
→ 产品的具体参数和尺寸?
欢迎来电交流 18618422351 / 15324036026(微信同号)
附 防尘、防水型式试验简介
1）防尘测试
1.1） IP6X防尘测试
试验条件
依据标准GB/T 4208-2017 / IEC60529:2013；
a）密闭试验箱,配置粉末循环泵滑石粉在试验箱内悬浮；
b）2Kg滑石粉，模拟灰尘；
c）抽气泵及抽气管，抽气压强≦2 kPa；模拟电气设备因热循环效应引起的内外气压差；
d）被测件被连续抽气8小时。
测试完成后，无明显的灰尘沉积,即为合格
试验目的
IP6X防尘测试标准在于验证:存在因热循环效应引起的压差（内外强迫空气对流散热形成的压差）的电气设备，符合IP6X试标准后，具有完好防尘的性能
IP6X防尘
1.2） IP5X防尘测试
试验条件
依据标准GB/T 4208-2017 / IEC60529:2013；
a）密闭试验箱,配置粉末循环泵滑石粉在试验箱内悬浮；
b）2Kg滑石粉，模拟灰尘；
c）抽气泵及抽气管，抽气压强≦2 kPa；模拟电气设备因热循环效应引起的内外气压差；不适用于IP5X防尘测试
d）被测件连续抽气静置8小时。
测试完成后，无明显的灰尘沉积,即为合格

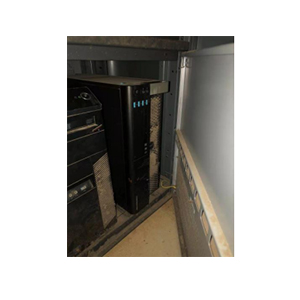

IP5X风冷过滤装置的进灰状况
1.3) 防尘IP6X与IP5X测试区别及适用工况
IP6X防尘测试须“采用抽气泵(抽气压强强≦2 kPa)连续抽气8小时”;
IP5X防尘采用静置，而不是连续抽气测试。
IP6X防尘等级适用于有强迫空气对流造成内外压差的散热工况；
IP5X防尘等级适用于内外无空气压差的散热工况。
这就是IP5X电柜配置IP5X过滤风扇（也称出口过滤器及风扇）或过滤风窗（也称防尘网或出口过滤器）后，进灰尘的原因。
如果同时通过IPX5防水测试，则防尘效果会更佳（通过防水IPX5，不一定能达到IP6X防尘级别）。
2） IPX5防水测试
试验条件
依据标准GB/T 4208-2017 / IEC60529:2013；
a）喷嘴内径：6.3mm；
b）水流量：(12.5±0.625)L/min；
c）喷嘴至被测件表面距离：2.5m~3m
d）主水流的中心部分：离喷嘴2.5m处直接约40mm的圆；
e）试验时间:最少3min
测试完成后，应没有明显进水，即为合格：
IPX5防水
如有进水，应不足以影响设备正常操作或破坏安全性等
本公司产品经IPX5测试后，没有明显进水。
