箱式变压器（箱变）通常野外运行，单台容量越来越大，因而发热量大、负荷变动大、温差大，易高温和凝露而造成过温和闪络放电。 强迫风冷散热时，灰尘、雨水、潮气等危害源又随散热空气流进入，造成严重的次生危害。 冬季时，需要保温防低温，通常采用加热器，但加热量远小于散热的风窗口进入的冷气量，因此耗能大且基本无效果，形成箱内严重凝露或凝霜结冰。 箱变所配的散热风窗，在内部发生异常过温造成的火灾时，成了火灾蔓延的通道，这不符合标准和安全的需要。 智能环控机及系统能很好的解决上述问题，并且还具有箱变油温、绕组温度检测和相应报警功能，是综合、安全的箱变环控系统。

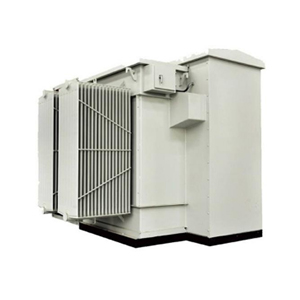

智能环控系统在箱式变压器（箱变）的应用
1、箱变新增需求的原因 容量增大，需要强迫空气对流散热：随着技术发展和经济性需求，单台箱变的容量越来越大，高低压室内部发热功率也随之增大，因而原来自然辐射散热功率远小于发热功率，因此高低压室需要强迫空气对流散热。
对流散热时的次生隐患：箱变多位于野外的苛刻环境，且运行发热与空气对流散热时，面临雨、潮、风、尘、雪被气流带入的难题，因此通过技术方案解决这些次生隐患，成了关键。 冬季保温的需求：箱变中有众多电子器件、显示屏，冬季需要防低温，空气对流散热口，反而成了冷空气进入的窗口，造成需要增大加热功率以抵消冷空气的低温，造成无谓耗能，因此需要自动保温的空气对流装置。 箱变监控需求：油温、绕组温度检测和输出，高温报警、超温跳闸等 空气对流风口消防联动需求：消防报警时，根据标准应关闭散热通道，防止火灾扩大或蔓延的需求 | |
2、微环境需求 1）散热，容量≧3MVA，发热量大，须强迫风冷散热，防高温 2）解决风冷散热与防尘的难题， 3）解决风冷散热与除湿、防水的难题，雨雪雾天气时，散热的进出气流会产生除湿、凝露须解决通风散热时，灰尘进入的隐患 箱变运行发热时，会从地基和电缆沟不断吸潮气而潮湿，尤其是顶部凝露 箱变运行负荷变化造成的温差和外部气温骤变，会产生潮湿、凝露防水，防水等级应≧IPX5，同时解决气流散热时，雨雪被气流抽进入的隐患 4）保温，内部通讯装置、测控装置、显示屏等，在过低温时，易故障；须防低温或保温 5）安全性 加热膜顶部除湿隐患：解决常规内顶部敷加热膜的隐患，在反复高、低温循环工况下，破裂、老化,最终放电、漏电的问题,甚至失火的隐患； 消防报警时应具有风门关闭功能：根据标准DL/T5035-2016和消防要求，消防报警时,，应关闭风门；目前通风散热装置的风道均不具有消防报警时自动关闭的功能。 | |

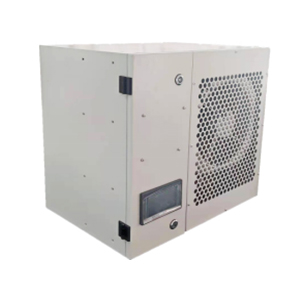

3、解决方案 采用智能环控机及系统，解决上述需求或难题，具体性能及配置 1）组件配置：空气外循环通道和内循环通道，并可自动根据环境需要电控量化开合； 2）散热功率：≧4KW；≧8KW，散热状态下，自动开启空气外循环通道； 3）有效防尘方案：防尘等级IP6X，空气对流压差≦2kPa工况下，即外循环通道开启，强迫风冷时，仍完好防尘，解决IP5X通风过滤装置在有气压差的强迫风冷散热工况下，不防尘的难题； 4）有效防雨水方案：防水等级IPX5防喷水，同时进风速3.5m/s时，即外循环通道开启，强迫风冷时，防水等级仍达到IPX5，解决了需要散热的工况，遇雨雪天气雨雪进入箱变的隐患； 5）有效除湿方案：内外湿度势差的气流外循环风干除湿、气流内循环进行均温均湿和加强烘干除湿、可增配联动冷凝除湿，除湿量（散热功率4KW规格：除湿量≧5L/h；散热功率8KW规格：除湿量≧10L/h）、雨天量化关合风门减少或防止潮气进入； 6）保温方案：低温天气，自动量化关合外气流循环散热通道，利用箱变运行自发热进行保温（苛刻低温天气，可保温使塔基内部温度≧10℃），无需加热耗电或些微加热，大幅节能； 7）消防报警联动关闭风门：根据标准DL/T5035-2016和消防要求，消防报警时，具有自动关闭空气外循环通道（风门）、风扇、加热器等功能，防止火灾扩大或蔓延； 8）自洁，减免人工：智能自维，自动清洁滤材灰尘，减免人工； 9）油温、绕组温度检测和输出，高温报警、超温跳闸等。 4、 ▲ 3MVA、4MVA油浸式箱变（通常工况） 标配：智能环控机，含主机、从机（具有上述功能和油温、绕组温度检测，4~20mA温度输出），散热量≧4KW，一套 扩展配置1：YEMS1环境控制器：高温报警和超温跳闸等功能，还可 根据用户需求，定制功能 扩展配置2：冷凝除湿器，匹配用户特殊工况需求 ▲ 5MVA、6MVA油浸式箱变（通常工况） 标配：智能环控机，含主机、从机（具有上述功能和油温、绕组温度检测，4~20mA温度输出），散热量≧8KW，一套 扩展配置同上 |
5、更多技术信息，欢迎来电咨询和交流
→ 进风速及对应散热量具体多少时，雨水不被强迫空气流带入设备内？
→ 智能环控系统拓扑图和接线图？
→ 自洁的方式及效果？
→ 强迫风冷散热，还需防尘，通风防尘装置必须用IP65的防护等级么？
→ 具体的节电量和收益？
→ 室外电气设备所配置的IP54/IP55通风散热装置，为什么会进灰和近雨水呢？
→ 为什么IP5X的电气设备应该配置IP6X的通风散热装置？
→ 为什么室外电气设备强迫空气对流散热，在下雨时会进入雨水？
→ 电气设备顶部凝露是咋产生的，咋解决呢？
→ 散热量怎么计算？如何配置通风散热装置？
→ 配置空调的电气设备内部的温度，相比室外温度，本应该能降温，但实际不能降温却还会高于室外温度？
→ 什么是湿度势差除湿、露点除湿和界面除湿？
→ 产品的具体参数和尺寸？
