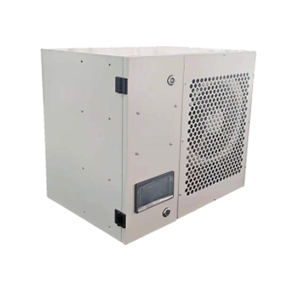

智能环控机（简称环控机,也称智能环控器），是综合的电气柜、电气室、集装箱和预制舱等电气构造物内微环境管理的设备，用户智能化、完整化、自维化和系统化地解决散热、防尘、潮湿、保温和危害气体等问题，保障电气构造物内的电气电子装置稳定、可靠运行。

智能环控机,将电气构造物的外部动态环境变量与内部动态环境变量,有机联动控制后,为电气设备建立安全稳定运行的环境。

  1、技术亮点和功能：

  ▲  工作电源400VAC/3P或230VAC/单相，频率50/60Hz

        待机功耗：≦30W

  ▲  主机/从机

        由主机、从机组成,并形成高效对流散热

  ▲  散热功率/散耗比

       多规格散热功率：4KW、8KW、16KW、32KW、48KW、64KW、80KW等，并可组合使用，根据用户设备散热需求选型

       散耗比： 双向气流循环：14：1，单向气流循环：28：1；散耗比即耗电1KW，所达到的散热量,14：1指的是耗电1KW，实现的散热功率14KW。

  ▲  接口

        通信接口：上位通信接口(RS485)，与上位系统数据交换；下位接口（RS485），与环境参数采集模块（如感控模块、感应模块、室外模块）和危害气体检测模块通信，并进行交换数据；

        标配一路室外模块和一路内部感控模块，室外模块采集大气温湿度，感控模块采集内部温度、湿度、灰尘浓度和露点温度；额外可增配置2～8路内部环境参数采集模块，如温度、湿度、气压、危害气体、灰尘等参数；

        空调联动接口：硬接点接口和(或)通信接口，并可联动空调，或在上位系统控制下，综合联动；

        消防联动接口：硬接点接口，得到消防报警信号后，消防规范，自动关闭外循环风道。

  ▲  具有空气外循环风道和内循环风道

        外循环风道：能根据内外环境参数需求，自动电动可控量化开合。

        打开时，实现内外空气对流，配合轴流风扇，实现散热、换气、除湿和排危害气体等功能,且防护等级≧IP65；

        关合时，内外空气对流停止，实现保温、恒温和防低温等功能。

        内循环风道：能根据内外环境参数需求，自动电动可控开合。

         外循环风道关闭后,打开内循环风道,配合内置轴流风扇和内置加热器,实现内部均温除湿、除顶部凝露、防低温等功能。

  ▲   散热、防尘、防雨和自洁

         散热：内部温度高时，环控机自动量化开启外循环风道，进行内外空气对流散热，温度再高时，启动所配轴流风扇强迫风冷，以加强散热，防止过热造成的故障和烧毁；

         防尘：配置过滤风窗，并与空气外循环风道紧密配合，防护等级IP6X，满足强迫空气对流且完好防尘的要求；

         防雨：强迫对流散热时，可防止雨水进入，保障雨时既能强迫空气对流散热，还能防雨水被进气流带入内部

        自洁：有滤材灰尘自洁功能，减缓灰尘堵塞滤材，减少人工维护量。

  ▲  保温和防低温节能

        节能保温：低温时，自动关闭空气外循环风道，并开启内循环风道，利用设备运行自发热，节能保温；

         防低温：外部苛刻低气温时，在节能保温工况下，自动启动内置加热器，加热防低温。

  ▲   除湿防凝露

         除湿方法：具有露点控制加热除湿、内外湿度势差除湿、界面除湿、冷凝除湿和均温气流等除湿功能，并自动有机结合控制除湿，使湿度控制在≦70%，并无凝露，除湿量≧5L/小时，对应功耗≦0.5KW。

         解决：雨季电气设备运行需要同时散热和除湿的问题、设备停机时温差造成的潮湿凝露和顶部凝露等潮湿凝露难题。

  ▲  人机交互和远程控制

        配置显示操控屏，能就地显示环境参数和控制；

        默认自动控制运行，并可就地控制和切换至上位远程控制；

 ▲   选配

        换气：根据标准DL/T5035-2016，换气次数默认6次/小时(可设置)

        有人/无人 自动切换

        危害气体检测和联动接口

  ▲  防护等级

        外侧整体防护等级≧IP65已通过国家合格评定认可委员会（CNAS）（试验机构的型式试验），且对流散热时防止雨水进入

  ▲  输入输出

        三线制PT100传感器输入；

        4～20mA输入和输出

        数字量输入和输出

  ▲  符合标准

        辐射干扰抑制符合：EN55022 /GB9254-2008

        抗电磁干扰符合：EN55024

        电气安全符合：EN60730-1 and  EN60730-2-9

  ▲  运行/存储温度

        -40...+70 ºC/-40...+85 ºC

  ▲  可扩展配置

        YEMS1环境控制器：油温（绕组温度）检测；模拟量输入输出和高温;高温报警触点、过温跳闸触点；支持用户定制功能

  ▲  替换或联动控制空调

        空调核心功能：散热、保温、制热、防尘和除湿

        空调的不足：散热和制热耗能太大，实际约散耗比1.5:1；除湿量小，效果不明显；设备顶部仍会凝露，原因空调出风口的低温空气遇上电气设备运行时的高温空气，由于大温差，容易产生顶部凝露

        环控机：散热、保温、制热、防尘和除湿，防护等级≧IP65，高于常用空调的防尘和防水能力；并可联动控制空调；节能降碳≧90%

2、更多技术信息,欢迎来电咨询和交流

  →  进风速及对应散热量具体多少时，雨水不被强迫空气流带入设备内？

  →  智能环控系统拓扑配置图？

  →  自洁的方式及效果？

  →  如何联动空调？

  →  什么工况下可替换空调，什么工况下联动空调？

  →  具体的节能降碳的数量级？

  →  具体的节电量和收益？

  →  室外电气设备所配置的IP54/IP55通风散热装置，为什么会进灰和近雨水呢?

  →  为什么IP5X的电气设备应该配置IP6X的通风散热装置?

  →  为什么室外电气设备强迫空气对流散热，在下雨时会进入雨水？

  →  电气设备顶部凝露是咋产生的，咋解决呢?

  →  散热量怎么计算？如何配置通风散热装置？

  →  配置空调的电气设备内部的温度，相比室外温度，本应该能降温，但实际不能降温却还会高于室外温度?

  →  什么是湿度势差除湿、露点除湿和界面除湿?

  →  产品的具体参数和尺寸?

  欢迎来电交流 18618422351 / 15324036026(微信同号)

3、合作研发

 本公司致力于节能的电气设备环控系统和微环境管理，具有多名高级工程师、试验设备、试验室，具有研发测试能力，欢迎用户合作研发。
