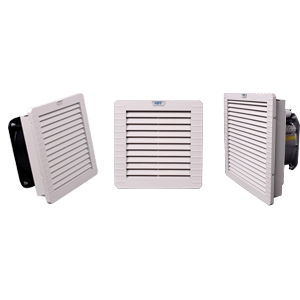

过滤风扇及风窗

过滤风扇(也称风扇及出口过滤器),用户主动排风或鼓风,通常由过滤风窗、风扇和适配器组成,风扇通过适配器固定在过滤风窗上,组成过滤风扇。 过滤风窗(也称排气过滤器),配合过滤风扇,用于被动进风或出风。

产品介绍

过滤风扇及风窗


      过滤风扇及风

      过滤风扇(也称风扇及出口过滤器),用户主动排风或鼓风,通常由过滤风窗、风扇和适配器组成,风扇通过适配器固定在过滤风窗上,组成过滤风扇

      过滤风窗(也称排气过滤器),用于被动进风或出风

      安装方案

      过滤风扇或风窗,对应成对安装(即上下方、左右侧、前后面)以形成风道,便于通风散热。

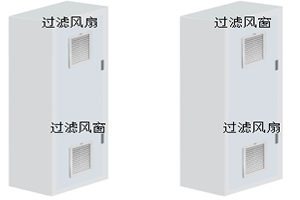

过滤风扇及风窗(图1)

                                                     主动排风                      主动鼓风

                                                         (出风)安装方案            (进风)安装方案


       亮点

1) 通风散热:风扇上电运转产生风压,强迫空气气流经过过滤风窗,实现电气设备内外空气循环交换,电气设备内产生的热量被持续循环交换的空气排出,达到通风散热的效果。

2) 通风效率高:效率 IP6XIP5X,达到≥85%,实现电气设备高效通风散热,优秀的IP6X过滤风扇及风窗的结构设计,通风及滤尘双卓越。

3) 解决防尘难题:强迫风冷散热时,解决IP5X防尘等级在空气强迫对流散热时灰尘进入的难题;

4) 对流大风压防尘IP6X防尘等级,在强迫空气内外对流散热时的风压差≦2KPa,完好防尘,保障电气设备安全稳定运行;

5) 卓越防水:防水等级达IPX5,进风速≧3.5m/s时,室外大到暴雨时,均保障无水进入

      过滤风扇及风窗的基本作用对应要求

1) 满足电柜通风散热的需求,因此要求通风效率高

2) 满足防尘的要求,因此要求在强迫空气对流时也能防尘,根据标准,电柜有存在内外压差的热循环时,应满足IP6X防尘等级

3) 满足防水的要求,室内电柜防水,通常≦IPX4,室外电柜防水,通常≧IPX5;

4) 减少堵塞、负压,减免人工维护

5) 柜外更换滤材,实现电柜带电运行时,进行维护和保障安全性的需求

      过滤风扇及风窗常规性能

1) 防护等级IP64、IP65(无需额外防水罩),配置额外防水罩防护等级达IP66(有效风量会降低)

2) 运行时(电柜强迫空气内外对流时),防水等级仍可达IPX5

3) EMC(抗电磁辐射),可选

4) 门装,可柜外维护滤材

5) 抗紫外线,可选

6)自清灰,可选:可根据指令,自动清理滤材积累的灰尘,防止滤材堵塞,以保障长期通风散热和减免人工清灰

7) 降噪能力3~5 dB(A),配置IP65过滤风窗,可将柜内噪音降噪约3~5 dB(A)

      注意事项

8) 防尘能力与防护等级相关:过滤风扇及风窗防护等级,是指将其安装在电气设备外壳上后,其安装界面和通风界面所能达到防护等级。

      过滤风扇及风窗的常用防护等级:IP43、IP54、IP55、IP64、IP65,区别如下:

      IP43:静态动态均不防尘

      IP54/IP55:静态,防尘;动态,即强迫空气对流散热时,不防尘

      IP64/IP65:静态、动态均防尘

9) 灰尘积累会影响散热及解决方案

      持续通风散热时,灰尘会积累在过滤风扇和风窗的滤材上,导致通风效率下降,从而影响散热

      解决方案:采用支持自清灰的过滤风扇和智能风扇控制器,自动清楚积累的灰尘和滤棉更换管理,保持良好散热


规格与参数






过滤风扇及风窗(图2)

           NFS6623系列过滤风扇及风窗

1) 过滤风扇电压等级:

      标配 230VAC24VDC;115VAC48VDC可选;其它电压等级,可根据用户需求生产

2) 典型有效风量(过滤风扇与过滤风窗成对配置):主动排风方案 190 m³/h,主动进风方案80 m³/h;

3) 风扇可配置过温保护功能、过温报警无源触点

过滤风扇及风窗(图3)

        6623系列IP65测试报告


——更全报告,请联系我司

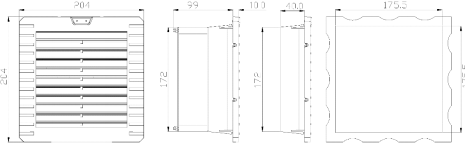

4) 外形尺寸

过滤风扇及风窗(图4)






过滤风扇及风窗(图5)

            NFS 6625系列过滤风扇及风窗

 1) 过滤风扇电压等级

        标配 230VAC24VDC;115VAC48VDC可选;其它电压等级,可根据用户需求生产

  2) 典型有效风量(过滤风扇与过滤风窗成对配置):主动排风方案 275 m³/h,主动进风方案168 m³/h;

  3) 风扇可配置过温保护功能、过温报警无源触点

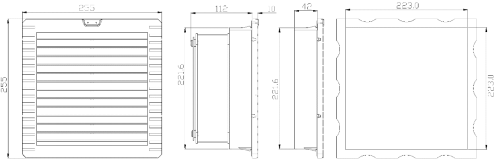

  4) 外形尺寸

过滤风扇及风窗(图6)

        6625系列IP65测试报告

——更全报告,请联系我司

      过滤风扇及风窗(图7)







过滤风扇及风窗(图8)

           NFS 6626系列过滤风扇及风窗

1) 过滤风扇电压等级:标配 230VAC;115VAC48VDC可选;其它电压等级,可根据用户需求生产

2) 典型有效风量(过滤风扇与过滤风窗成对配置):

       YFS6626-D型:主动排风方案 500 m³/h,主动进风方案450 m³/h

       YFS6626-E型:主动排风方案 915 m³/h,主动进风方案630m³/h

       YFS6626-F型:主动排风方案 1260 m³/h,主动进风方案900m³/h

       YFS6626-G型(噪音控制型):主动排风方案 1360 m³/h,主动进风方案1000m³/h

3) 风扇可配置过温保护功能、过温报警无源触点

4) 外形尺寸

过滤风扇及风窗(图9)

         6626系列IP65测试报告


——更全报告,请联系我司

        过滤风扇及风窗(图10)



        更多技术信息,欢迎来电咨询和交流

  →  风扇运行风量大时,噪音怎么控制呢?

  →   噪音控制会影响散热吗?

  →  自洁的方式及效果?

  →  风扇运转时,大风量对流散热,还能防雨吗?

  →  散热量怎么计算?如何配置通风散热装置?

  →  能否用到大气环境50℃高温地区?

  →  IP54/IP55过滤风扇或防尘网,为什么在强迫风冷时,会进灰呢?

    电柜配置了防尘网,为什么还进灰?

  →  雨水被散热气流抽入电柜,怎么解决呢?

  →   IP54/IP55电柜应该配置的过滤风扇或防尘网的防尘等级?

  →  IP65过滤风扇或防尘网,真能防尘吗?

  →   IP65过滤风扇能替换空调吗?

  →  电柜散热怎么配置防尘网或者防尘过滤风扇?

  →  样本选型资料?

   欢迎来电交流 18618422351 / 15324036026(微信同号)

         产品详细性能、参数和典型接线示意图,请参见《机柜环境管理系列产品样本》或说明书
