温湿度监控系统_环境控制器

      温湿度监控系统

      温湿度监控系统用于电气设备上，进行温湿度检测、油温检测、烟雾浓度检测，除湿、散热、微正压冷凝等控制功能，实现电气设备微环境监测和控制，保障电气设备的安全稳定运行。

      系统组成

该系统应包括综合环境控制器、感应模块、感控模块、加热器，加热膜和冷凝除湿器等产品组成，其中感应模块、加热膜和冷凝除湿器根据用户技术需求配置。

感应模块参数和感控模块详细参数及该功能，分别见环境采集模块中的感应模块和感控模块。

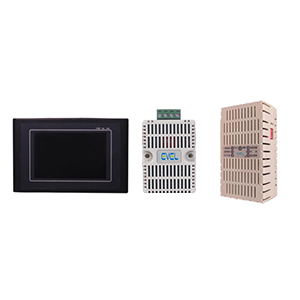

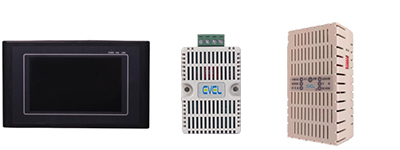

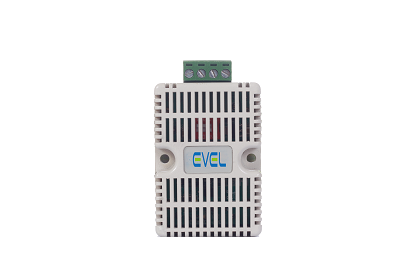

                                                       环境控制器             感应模块         感控模块

                                                                            温湿度监控系统

     通用性能和功能：

1）综合环境监控：防凝露、温度监测和烟雾/灰尘报警等环境参数综合监测和控制；

2）中文显示和设置界面：友好的人机交互，显示实时环境参数，如温度、湿度、凝露温度和烟雾/灰尘参数；显示运行状态，如 综合故障报警、过温、低温、凝露、通信和烟雾报警以及触点通断状态

3）预留数字量输入接口

4）智能分步投切风扇，达到目标温度（可设置），解决柜内设备过温问题

5）智能分步投切加热器，解决柜内低温问题

6）在线露点监测和露点控制除湿防凝露，由实时温度、湿度得出凝露点温度，达到凝露温度前启动加热器，实现除湿和无凝露

7）顶部露点温度检测，控制加热膜，进行除冰或防凝露，温度过高时，自动停止

8）微正压冷凝控制除湿

9）烟雾分析和报警，实现柜内火灾预警

10）具有在线监测到烟雾浓度达到阀值时应自动停止加热器加热或风扇的功能，以避免故障扩大

11）可根据用户需要，配置相关功能

12）带时间戳的柜内环境记录，便于维护和分析

13）外壳可金属化

14）通信：上位机通讯，采用RS485接口、Modbus-RTU规约；下位机通讯采用RS485接口

15）安装：环境控制器采用板面潜入式安装

16）输入电源：85~500VAC/20W；输出电源：12~24VDC/10W

      箱变专用控制器

      箱变专用控制器除了具有上述通用性能和功能外，还有以下功能

1）箱变油温或绕组监测： 配置PT100传感器，-50…150ºC监测油温或3相绕组温度

2）超温报警、超温跳闸和风扇控制等触点（干接点），如油温和绕组温度过温报警触点和超温跳闸触点，风扇控制触点

3）模拟量输入/输出：1路输入/1路输入，4~20mA或0~10V，可根据用户需求扩展至8路。

      预装式配电室专用环境智能监控系统

1）实现对预装式配电室运行环境的监测，消防系统的监控，智能排风系统的监控、溢水报警系统的监控。

2）可接入环境温度信号、湿度信号、浸水信号、噪声信号、烟感信号、消防报警信号、进出风口过滤压差信号等

      环网柜（开闭站）专用环境控制器

1）多处隔室环境监控：每个间隔的出线隔室、熔断器隔室和环网柜外罩内的温度监测、露点控制除湿/微正压冷凝除湿

2）关键节点表面温度监测：配置无线测温装置，监测多位置A/B/C相表面温度

3）水位监测、有害气体监测及报警

      支持用户定制功能需求

欢迎用户来电交流，满足用户实际特定工况需求的环控控制器

        更多技术信息，欢迎来电咨询和交流
